Merkezmele sistem pusula hedefesi. Pusula camı üzerinde sarı pimli mekanızmada çalışır.Böylece bir çok model için uyumlu hale gelir.

Paslanmaz çelik gönvde . Açı parçaları prinç üretim.

Çap : 21cm - IMPA 370323

Bu bir Alidade (Nişangah El Cetveli), özellikle deniz haritaları üzerinde yön belirleme ve kerteriz alma gibi navigasyon işlemleri için tasarlanmış hassas bir optik/mekanik alettir. Bu belirli model, geleneksel işlevselliği modern malzemelerle ve modern bir tasarımla birleştiriyor.

Görsele dayalı detaylı teknik açıklamalar:

1. Temel Bileşenler ve Yapı

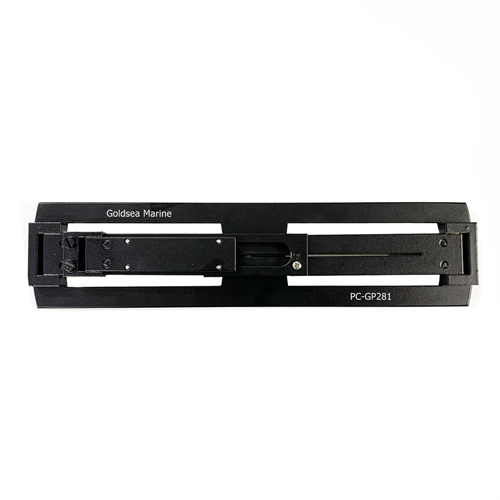

A. Şeffaf Akrilik Taban (Gövde):

Malzeme: Cetvelin ana gövdesi, yüksek kaliteli, dayanıklı ve şeffaf akrilik (pleksiglas) malzemeden hassas bir şekilde kesilmiştir. Şeffaflık, deniz haritasının cetvelin altından net bir şekilde görülmesini sağlar.

Tasarım: Akrilik gövde, cetvelin ağırlığını optimize etmek ve harita üzerindeki önemli detayların engellenmesini en aza indirmek için pencereli (ortası açık) bir tasarıma sahiptir.

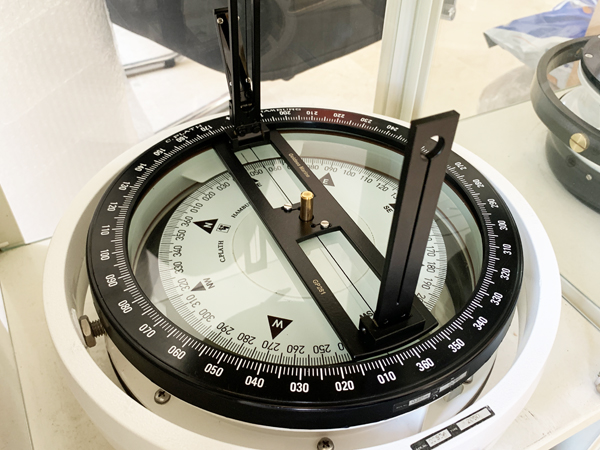

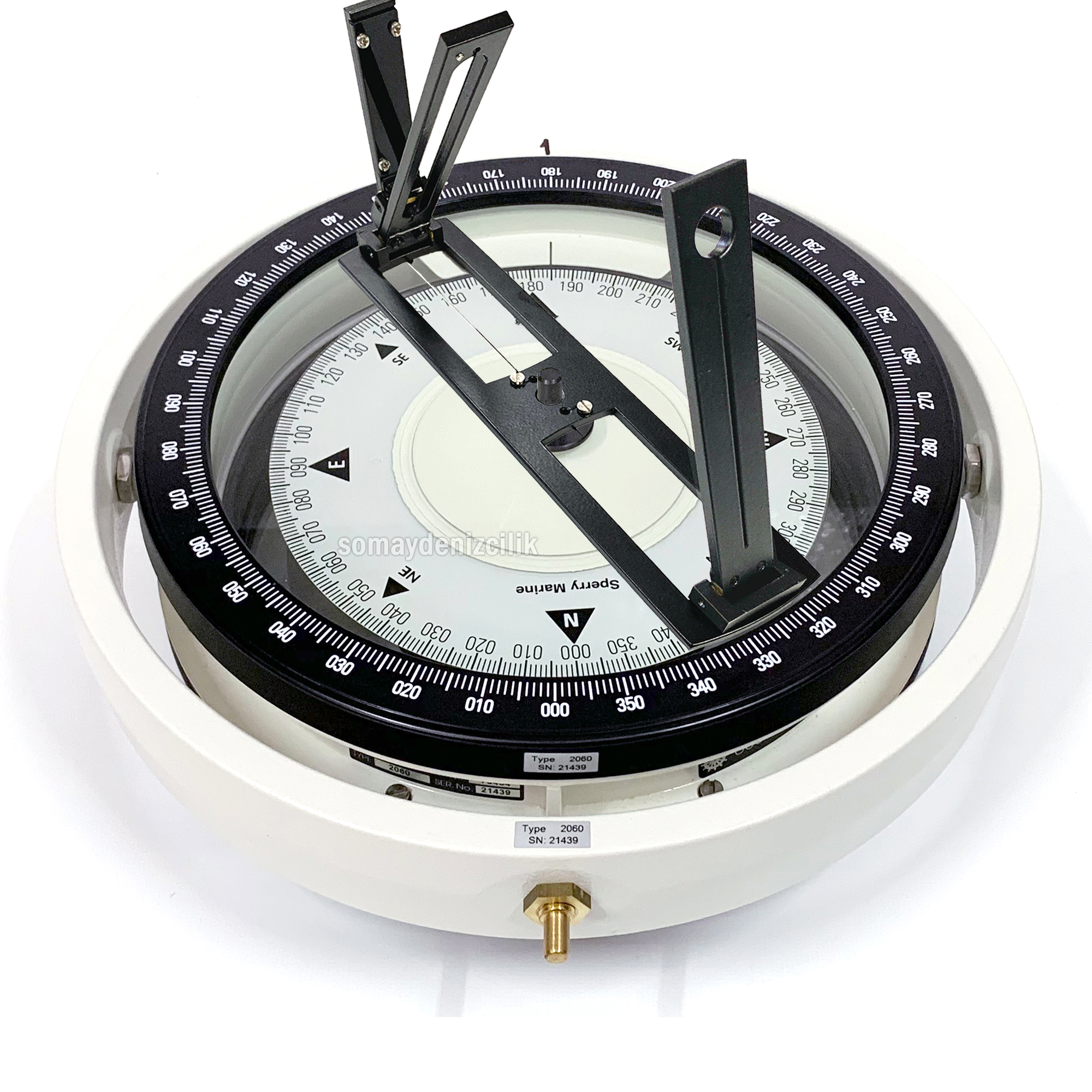

İşaretlemeler: Akrilik gövdenin kenarlarında, bir compass rose'un (pusula gülü) derecelerini yansıtan veya belirli mesafe ölçeklerini gösteren gravürlü işaretlemeler bulunur. Ortada, bir pusula veya başka bir ölçüm cihazının üzerine yerleştirilebilecek merkezleme noktası mevcuttur.

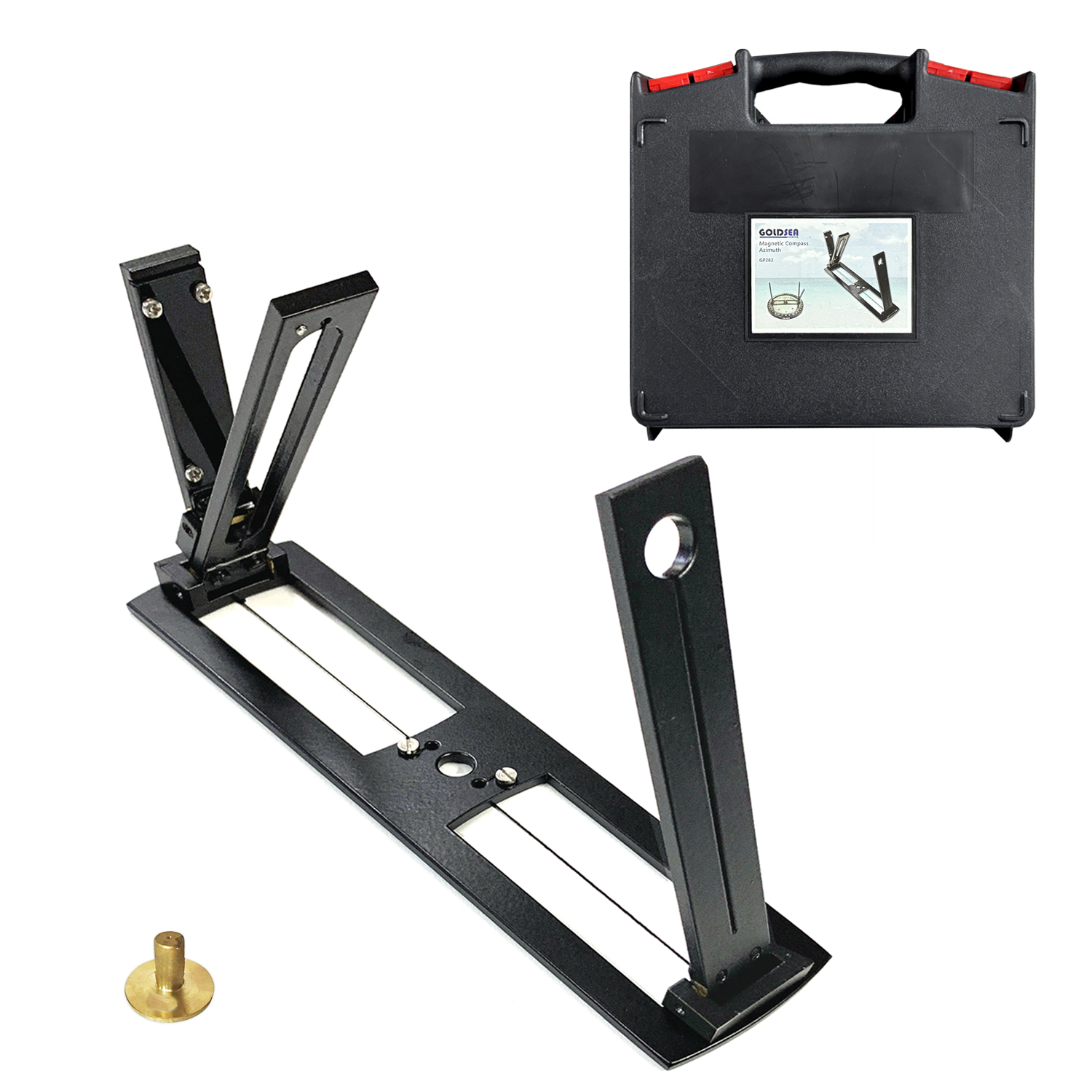

B. Siyah Nişangah Tertibatları (Heaps):
Alidatın ana işlevini yerine getiren iki adet siyah metal veya yüksek kaliteli plastik nişangah kulesi bulunmaktadır. Bunlar akrilik tabana sağlam bir şekilde monte edilmiştir.

C. Göz (Geri) Nişangahı (Yakın Plan Tertibatı):

Bu tertibat, gözlemcinin gözüne daha yakın olan kısımdır.

Gözleme Kanalları: Metal plaka üzerinde ince, dikey bir yarık (gözleme yarığı) ve genellikle daha kaba bir hizalama için daha geniş kanallar bulunur.

İnce Tel/Kıl: Dikey yarığın içinde, hedefin daha hassas bir şekilde hizalanmasını sağlayan gergin, ince bir tel veya kıl bulunur.

Ek Mekanizma: Geri nişangahın arka kısmında, bu telin veya nişangahın daha ince dikey ayarını yapmayı veya katlanabilir bir koruma sağlayan menteşeli bir kol mekanizması görülmektedir. Bu mekanizma vidalarla sabitlenmiştir.

D. Hedef (İleri) Nişangahı (Uzak Plan Tertibatı):

Tasarım: Gözlemciden uzakta, hedefe bakan taraftaki kısımdır. Basit, dikey bir metal sütun şeklindedir.
